WHRWB系列一體化溫度變送器一、概述 WHRWB系列一體化溫度變送器是一種超小型、性能優良、高精度的新型測溫儀表。它具有體積小，重量輕、使用安裝方便的特點，可直接安裝在一般工業熱電阻、熱電偶的接線盒內，與現場傳感元件構成一體化結構。這樣不僅節省了較為昂貴的補償導線和電纜，而且減小了信號傳遞失真和干擾，從而獲得了高精度的測量結果。 RWB變送器可與各種調節器配套使用，尤其適合微機多路數據采集、測量和控制。它與我公司生產的智能工業信號檢測儀配套使用，可構成控制室多路溫度循環檢測系統。 目前該產品被廣泛地應用于石油、化工、發電廠、啤酒廠、醫藥、水泥、紡織、食品、環境監測、鍋爐、橡膠等工業領域。 二、主要特性 ●輸出4～20mA或0～10mA標準恒流信號，只與被測溫度成線性關系，而與負載電阻大小無關。 ●輸出高阻抗、大信號、無射頻干擾影響。 ●具有防爆、防震、防潮、防熱、防有害氣體的功能。 ●帶電源極性接反保護功能。 ●具有較強的遠傳功能，安裝使用極為方便。 ●熱電偶變送器本身具有冷端補償、不用外接補償導線和其它補償措施。 ●智能一體化帶基于HART通訊協議。 三、熱電阻分度號：Ptl00，BAl，BA2，Cu50，Cul00．．．
四、熱電偶分度號：K，E，S，T，J．．． 五、溫度變送器主要型號 1．RA型4～20mA熱電阻溫度變送器。 2．RB型0～10mA熱電阻溫度變送器。 3．NA型4～20mA熱電偶溫度變送器。 4．NB型0～10mA熱電偶溫度變送器。 六、測量范圍：鉑熱電阻：-200℃～600℃(跨度≥50℃) 熱電偶：0℃～1800℃(跨度≥300℃) 七、主要技術指標 輸出信號：4～20mA、可選帶基于HART的通訊協議 0～10mA 基本誤差：±0.5％，±0.2％ 溫度漂移：≤0.01％ 環境溫度：-40℃～80℃ 相對濕度：≤95％ 負載電阻：三線制0～10mA：0～1500Ω 二線制4～20mA：0～600Ω 工作電壓：24VDC，允許工作電壓范圍：17V～35V 模塊外形尺寸：ø 44×18mm 重量：50g 智能型同1151變送器尺寸 說明：如果輸入距離較遠，影響精度的話，幾種型號的溫度變送器均可做成三線制輸入接法無需接補償導線，從而減小誤差，提高了精度，也可選擇智能型變送器達到測量目的。 八、變送器工作原理 溫度變送器采用熱電偶、熱電阻作為測溫元件，從測量元件輸出信號送到變送器模塊，經過穩壓濾波、運算放大、非線性較正、V／I轉換、恒流及反向保護等電路處理后，轉換成與溫度成線性關系的4～20mA或0～10mA恒流信號輸出。 智能型溫度變送器以微處理器為核心采用16位高精度A／D，D／A轉換芯片，對傳感器信號進行非線性修正和補償，可用基于HART協議的手操器進行任意調試和組態。 九、智能型外形

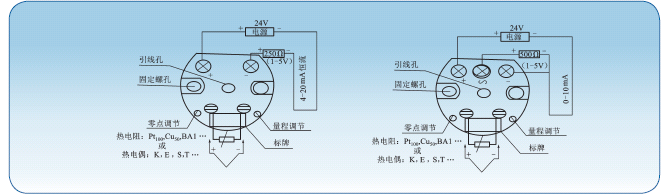

十、普通型外形及接線圖

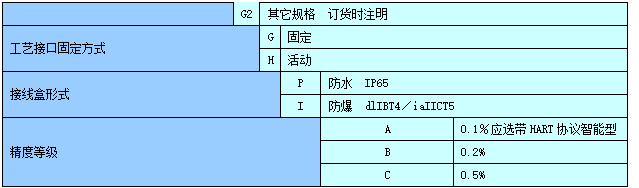

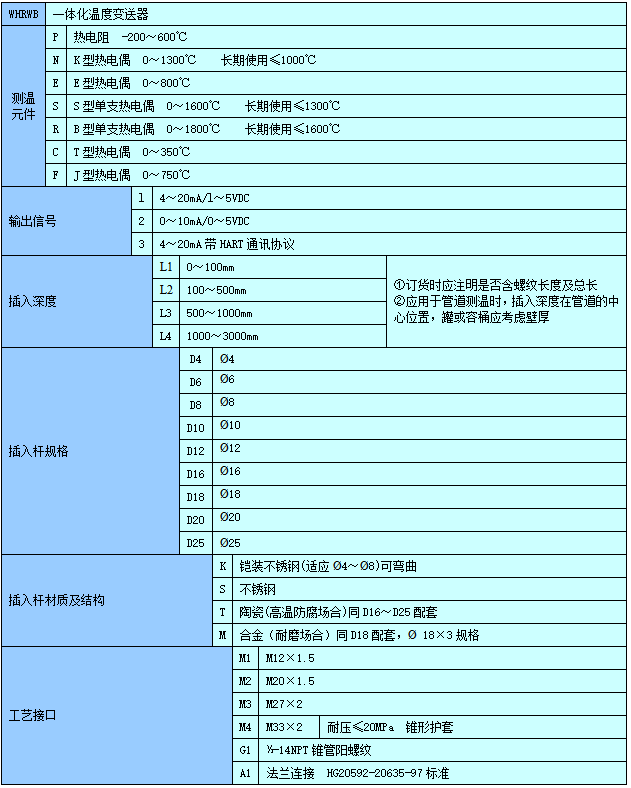

十一、型號選擇
|
|
